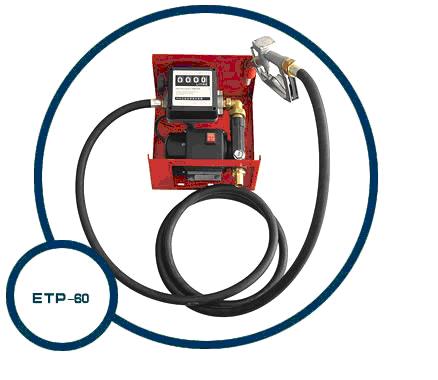

     Переносной заправочный модуль ( мобильный заправочный модуль) ETP 60 предназначен для некоммерческого отпуска топлива в баки транспортных средств. Заправочный модуль снабжён роторно-шиберным насосом, измерителем объёма с барабанным дисплеем, рукавом и топливораздаточным краном.  Дополнительные аксессуары поставляются по требованию заказчика.

     Переносной заправочный модуль ETP 60 представляет собой моноблок, состоящий из электронасоса и счётчика жидкости.

1.  Входной топливный фильтр

2.  Перепускной клапан

3.  Разделительная перегородка шестерён

4.  Ротор

5.  Лопатки

6.  Корпус

Цена с НДС за 1шт. 19900,00 руб.

     Цена указана в г. Санкт-Петербург. Стоимость доставки в другие города можно узнать позвонив в офис компании.

Технические характеристики заправочного модуля.

Тип топлива

Дизельное топливо, керосин

Производительность, л/мин

20 -60

Максимальное рабочее давление, МПа

0,3

Допустимая погрешность, %

1

Предел указателя разового учёта, л

999,9

Предел указателя суммарного учёта

9999999,9

Температура эксплуатации, °С

-5 … +45

Напряжение, В/ГЦ

220/50

Мощность Вт х об./мин.

350 х 3000

Степень защиты электродвигателя

IP-55

Режим работы

непрерывный

Тип присоединения

резьба 1 "

Самовсасывание, м

3,0

Принцип работы.

     Тип заправочного модуля - роторно-шиберный. Корпусные детали насоса отлиты из чугуна. В корпус модуля встроен перепускной редукционный клапан, предназначен для поддержания постоянного давления в гидросистеме при изменении расхода топлива.

     Топливо-заправочный модуль получает вращение от вала электродвигателя.

     Перепускной клапан, закрытый пробкой, регулирует давление в нагнетательной полости модуля  колонки. Регулировка осуществляется путем поворота регулировочного винта клапана, причём при повороте винта по часовой стрелке давление в системе увеличиваются, против часовой стрелки – уменьшается. При повышении давления в нагнетательной полости насоса до величины, на которую отрегулирован клапан, происходит его открытие, чем предотвращается дальнейшее повышение давления.

Монтаж и эксплуатация заправочного модуля.

     Переносной заправочный модуль должен устанавливаться от резервуара с перекачивающей жидкостью на расстоянии, не более 18 м при высоте вертикального участка всасывающего трубопровода, не более 3 м.

     Перед пуском в переносной заправочный модуль необходимо залить перекачиваемую жидкость.

     Перед началом эксплуатации необходимо прокачать через переносной заправочный модуль, не менее 5 литров дизтоплива для удаления консерванта.

     Хранить насос необходимо в вертикальном положении с закрытыми пробками, входным и выходным отверстиями (для предотвращения выливания консерванта) в закрытых помещениях или под навесом при температуре от -15 до +50 С, относительной влажности до 100% при 25 С, в атмосфере любых типов.



Устройство заправочного модуля.





Гарантия

На все поставляемое нашей компанией оборудование, представляется гарантия 12 месяцев с момента отгрузки.

В период действия гарантийного срока оборудование может быть отремонтировано бесплатно, в случае, если неисправность возникла по вине производителя. Более подробно о гарантийном сроке можно узнать у сотрудников нашей компании.

Также в нашей компании можно заказать услугу по ремонту оборудования после окончания гарантийного срока.

В нашей компании можно приобрести запасные части и ремкомплекты на все поставляемое оборудование.
