Автомобильная наливная эстакада модульного типа для налива автомобильных цистерн с перекидным трапом, позволяющую облегчить работу бригады наливщиков и привести нефтеналивной объект в соответствие нормам промбезопасности, а также снизить риск травматизма при осуществлении налива. Площадка наливной эстакады оборудована фиксирующим устройством, удерживающим переходной мостик в вертикальном положении при отсутствии цистерны. Наливная эстакада может быть оборудована стояками верхнего слива-налива.

     Изготовление эстакад производится в заводских условиях и поставляются в разобранном виде. Для их сборки не требуется получение разрешения на проведение сварочных и строительных работ, причем сам монтаж эстакады не представляет особых затруднений и может быть осуществлен рабочей бригадой предприятия без привлечения специализированных подрядов. Цена эстакады зависит от технического задания заказчика.

     Эстакада соответствует СНиП 2.11.03-93 и ПОТ РМ -021-2002.

     Базовая модель модульной автомобильной наливной эстакады на один пост налива включает: площадка для обслуживания -1шт, лестница -1шт, трап на цистерну ( переходной мостик) -1шт, стойка -4шт, ограждение площадки обслуживания -1шт, ограждение лестницы -1шт, ограждение мостика переходного -1шт, противовес -1шт

     Возможно  изготовление наливной эстакады односторонней и двухсторонней, а также различной высоты, в зависимости от высоты автомобильной цистерны и т.д.

Техническая характеристика базовой модели

Возможно изготовление эстакад по чертежу заказчика.

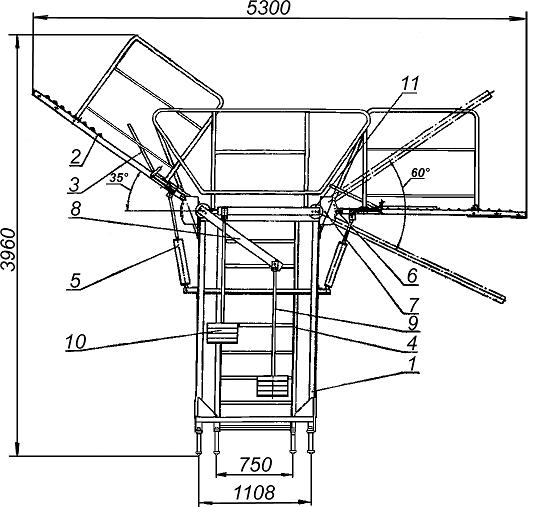

РИС. 1

Чертеж. Эстакада налива в автоцистерны на один пост с измерительным комплексом верхнего налива.

РИС. 2

Чертеж. Эстакада налива в автоцистерны на один пост

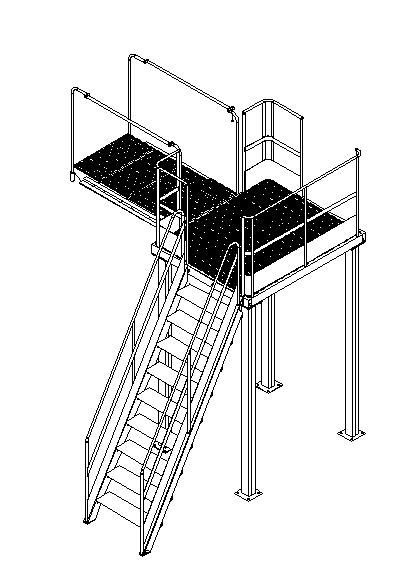

 РИС. 3

РИС.4
