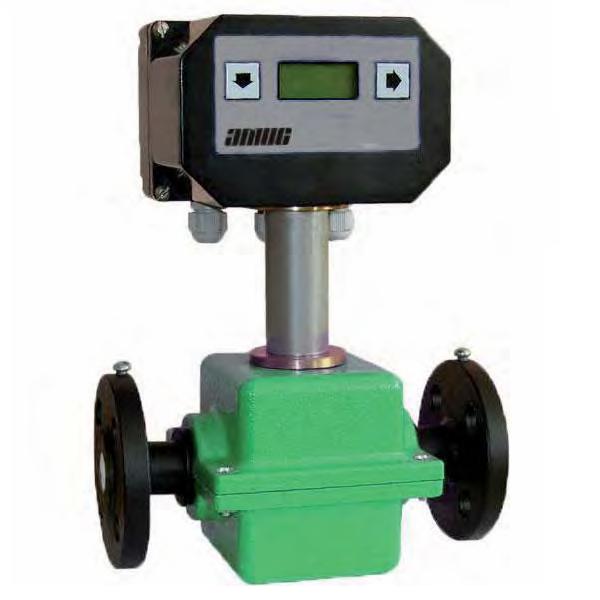

Электромагнитный расходомер ЭМИС-МАГ 270 используется как расходомер холодной воды, расходомер горячей воды, напорных стоков, любой неагрессивной жидкости (расходомер воды); позволяет осуществлять коммерческий учета воды (теплоносителя). Отличное решение для учета расхода в жилищно-коммунальном хозяйстве, административно бытовых и других объектах.

    Используются в качестве технологических расходомеров в составе коммерческих узлов учета воды для автоматического контроля и регулирования в различных отраслях промышленности.

     Модификации расходомеров ЭМИС-МАГ 270:

 -- ЭМИС-МАГ 270-1  - служат для коммерческого учета количества воды (теплоносителя), а также в комплекте с тепловычислителями, для учета количества тепловой энергии в жилых домах, промышленных объектах, имеющих закрытые и открытые системы теплоснабжения.
 -- ЭМИС-МАГ 270-2 - предназначены для технологического и коммерческого учета жидкостей.
 -- ЭМИС-МАГ 270-3 - применяются в качестве эталонных, для работы в составе расходомерных установок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измеряемая среда………………………………………………………………….жидкость с удельной электропроводимостью от 0,02до 10 См/м

Погрешность……………………………………………………………..……………до ±0,25%

Диаметр трубопровода…………………………………………………………..от 5 до 100мм

Присоединение к трубопроводу……………………………………………….……фланцевое

Температура измеряемой среды……………………..…………от +5 град.С до +150 град.С

Выходные сигналы………………………………………………………………….аналоговый токовый/частотный или импульсный/цифровой интерфейс

Температура окружающей сред……………………………..………от +5 град.С до 55 град.С

Межповерочный интервал……………………………….………………………………..2 года

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

     В расходомере используется футеровка из специального стойкого к загрязнению материала, что обеспечивает возможность применения расходомера в изношенных трубопроводах, составляющих значительную часть  коммунальной системы России.

     Встроенный вычислитель с возможностью измерения давления и температуры делает  расходомер узлом учета тепловой энергии. Такое решение позволяет получить теплосчетчик без дополнительного приобретения вычислителя.

ДИАПАЗОН РАСХОДОВ

КОМПЛЕКТ ПОСТАВКИ

Схемы применения теплосчетчиков «ЭМИС-МАГ 270»

ЗАКРЫТАЯ СИСТЕМА

подающий трубопровод Q=G1(h1-h2)

обратный трубопровод Q=G2(h1-h2)

ОТКРЫТАЯ СИСТЕМА

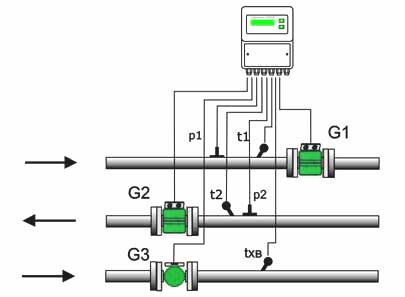

измерение температуры и расхода в трубопроводе холодной воды

Q=G1(h1-hхв)-G2(h2-hхв)

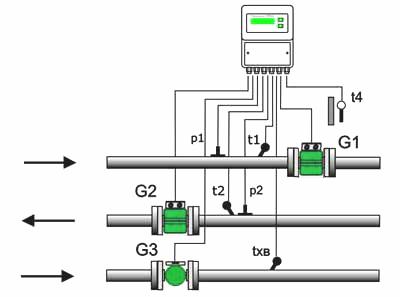

измерение температуры и расхода в трубопроводе холодной воды и измерение

дополнительной температуры наружного воздуха Q=G1(h1-hхв)-G2(h2-hхв)

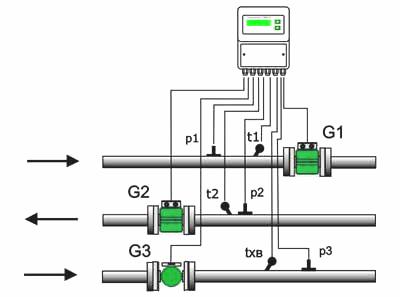

измерение температуры, расхода и давления в трубопроводе холодной воды

Q=(G1*h1-G2*h2- G3*hхв)

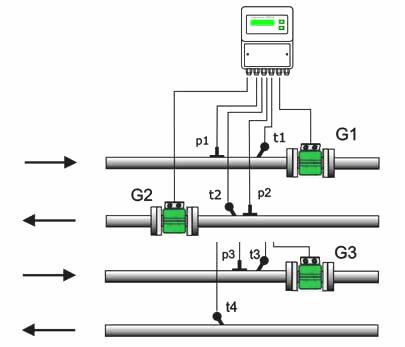

ДВЕ ЗАКРЫТЫЕ СИСТЕМЫ

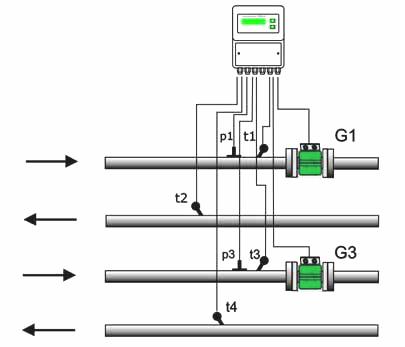

подающий трубопровод Q1=G1(h1-h2), Q2=G3(h3-h4)

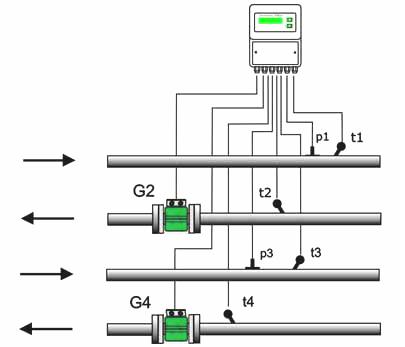

обратный трубопровод Q1=G2(h1-h2), Q2=G4(h3-h4)

ЗАКРЫТАЯ СИСТЕМА

измерение расхода G2 контрольным расходомером Q=G1(h1-h2)
